Плакат Углекислотный огнетушитель — Пластик 2 мм, 1 лист

Зачем этот плакат

Углекислотный огнетушитель незаменим там, где нельзя тушить водой или порошком: у электрощитов под напряжением, у серверов и ценного оборудования — после него не остаётся следов. Но им же чаще всего пользуются неправильно: берутся голой рукой за раструб и получают обморожение, подходят вплотную к электроустановке, забывают про перезарядку. Плакат показывает устройство углекислотного огнетушителя, классы пожаров, для которых он подходит, характеристики моделей и правила безопасного применения — от переносных ОУ до передвижных установок.

Что на листе

В центре — устройство углекислотного огнетушителя (ОУ): раструб, запорно-пусковое устройство нажимного типа, чека, ручка для переноски, сифонная трубка, заряд двуокиси углерода и стальной баллон; для передвижных моделей раструб вынесен на шланг длиной не менее 1 м. Объясняется принцип действия: огнетушащее вещество — диоксид углерода CO₂ (углекислота), который резко снижает температуру в очаге и вытесняет кислород, а после тушения не оставляет следов.

Отдельным блоком — классы пожаров, при которых применяют ОУ: B (горючие жидкости и плавящиеся твёрдые вещества), C (газы) и E (электроустановки под напряжением до 10 кВ). Приведена таблица характеристик переносных огнетушителей (ОУ-1, ОУ-2, ОУ-3, ОУ-5, ОУ-6, ОУ-8) и передвижных (ОУ-10, ОУ-20, ОУ-40, ОУ-80): вместимость, продолжительность подачи, длина выброса, огнетушащая способность и масса.

Указания по эксплуатации и безопасности: перезаряжать в установленный срок; при тушении электроустановок под напряжением не подносить раструб ближе чем на 1 м; хранить в легкодоступном месте, беречь от нагрева и мороза; проверять массу заряда взвешиванием не реже одного раза в 2 года; баллон проходит освидетельствование раз в 5 лет; не браться за раструб голой рукой — он охлаждается до минус 60–70 °С. Показано запорно-пусковое устройство рычажного типа для передвижных огнетушителей, порядок приведения в действие двумя работниками (поднести на 3–10 м, встать с наветренной стороны) и пиктограммы правил пользования. Использованные огнетушители сдают на перезарядку.

Куда повесить

У пожарного щита и мест размещения огнетушителей, в электрощитовой и серверной, на производственном участке, в гараже и на складе. Плакат наглядно напоминает, где ОУ уместен и как им пользоваться без травм.

Исполнение

Жёсткий пластик ПВХ толщиной 2 мм. Размер 594 × 420 мм (формат А2, горизонтальный), 1 лист. Пластиковая основа держит форму без рамки и стекла, не боится влаги и протирания — плакат можно повесить прямо на стену в цехе, гараже или электрощитовой.

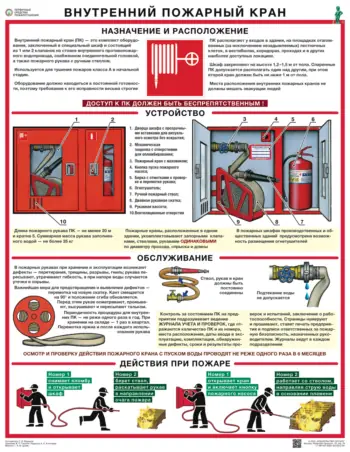

Смотрите также плакаты «Первичные средства пожаротушения. Порошковые огнетушители» и «Первичные средства пожаротушения» (комплект из 4 листов). Весь раздел — в категории «Плакаты».
